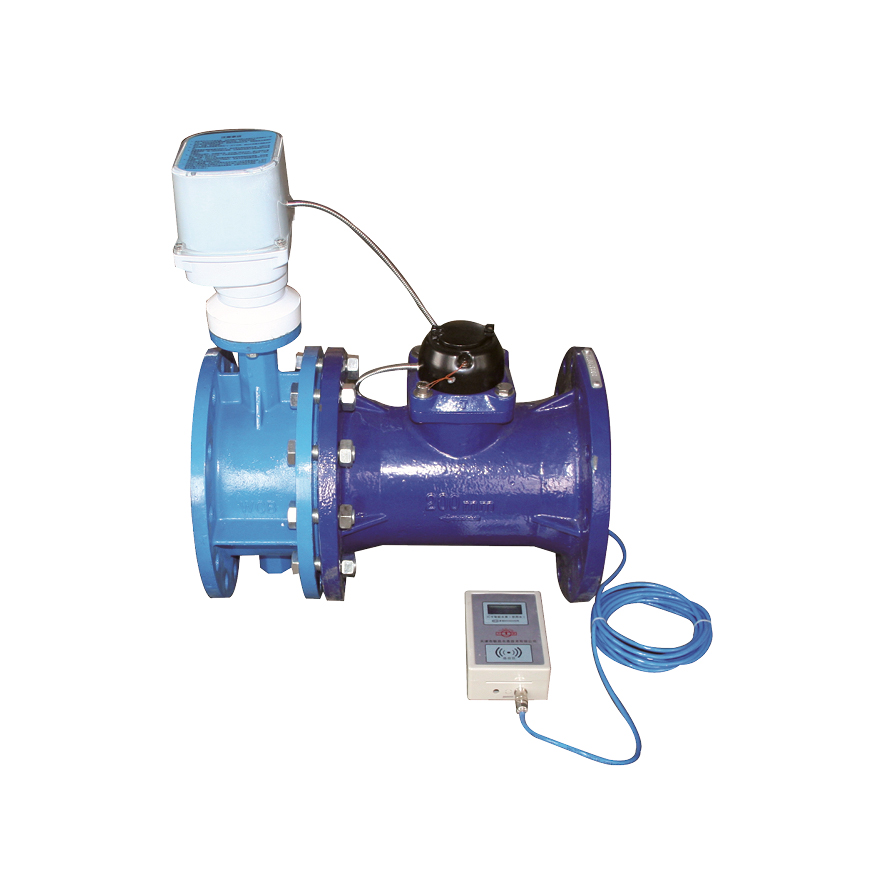

一表多卡水表

发布时间:[2020-5-16 11:37:44]    浏览量:881次



    HY系列一表多卡大口径智能水表符合国家标准GB/T778.1~3-2007《封闭满管道中水流量的测量、饮用冷水水表和热水水表》、行业标准CJ/T133-2012《IC卡冷水水表》和CJ 266-2008《饮用水冷水水表安全规则》的全部技术要求。

出厂检验规程执行JJG162-2009《冷水水表》

1. 工作原理及组成

IC卡预付费智能水表是我公司最新开发的高科技机电一体化智能水表,以先进的微电脑控制技术为核心、IC卡技术为信息传递媒介而构成的高智能化仪表。它集预付费、自动计量、状态报警及防止不正当使用等功能于一体;具有计量准确、性能可靠、结构紧凑合理等特点。

该仪表以螺翼干式可拆卸水表为基表,加装了新型的低功耗、输出扭矩大的无压损电机控制先导型阀门、微电脑控制器。采用先进逻辑加密技术,实行一表多卡,保证了用户数据安全及可靠。该产品的使用彻底改变了传统的用水模式,由“先用水、后交费”改变为“先交费、后用水”,极大地方便了物业管理部门和水资源管部门的工作。

2. 主要特点

●预付费功能:用户先买水后使用,欠费关阀停水;购水刷卡后自动开阀。

●精确计量:采用高强度材质机芯,使动流量低,计量精度高。

●显示同步功能:液晶显示和机械部分显示同步,即使电路有故障液晶不能显示,也可参照机械显示。

●提示报警功能:电池欠压、可用水量不足、强磁干扰及其他故障信息,在液晶上会提示报警。

●数据回传功能:用户每次买水刷卡后,会把相关信息带回管理系统,让管理方了解用户的用水情况。

●阀门自维护功能:阀门定时旋转,及时清掉阀门水垢,保证阀门的灵活性。

●防囤水功能:通过软件可设置灵活充值上限,防止用户囤水。

●更换电池方便:刷卡控制部分专门设计更换电池的盖子,更换电池特别方便,批量换电池不再是管水部门的难题。

●低功耗设计:产品采用低功耗设计,产品整体静态电流小于20uA,电池使用寿命长。

●防水设计:产品采用全密封设计,读卡采用非接触设计,各关键部件经过多重防水处理,防水性能良好。

●一表多卡功能:一台水表可供多个用户使用,当用户刷卡后,用户信息传输到水表内,水表运行工作,再次刷用户卡后,用户信息会传输回用户卡内,水表停止工作,下个用户方可使用。

●应急开阀功能:a打开华笙字样小阀上铅封;b用3个六角扳手顺时针转动到底;c此时主阀即可开阀用水。d等恢复供水时,逆时针转动到顶并打上铅封即可(现场操作方法简单)。

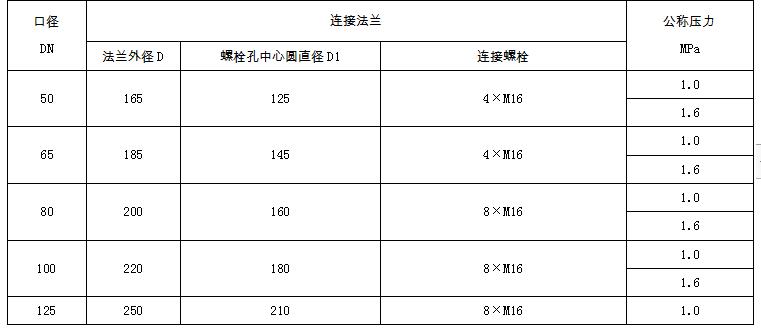

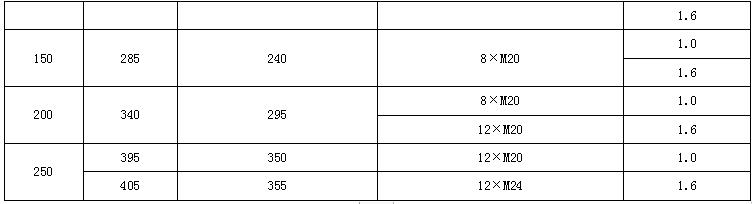

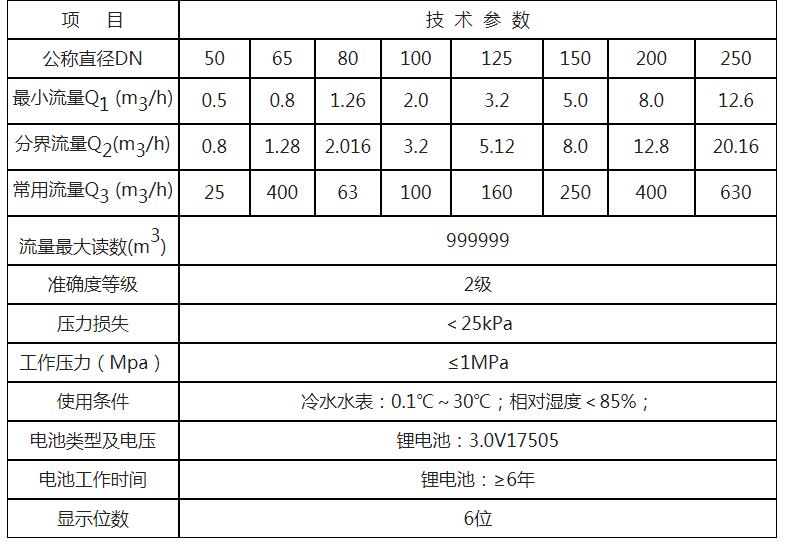

二、  主要技术参数






三、   用户使用操作说明

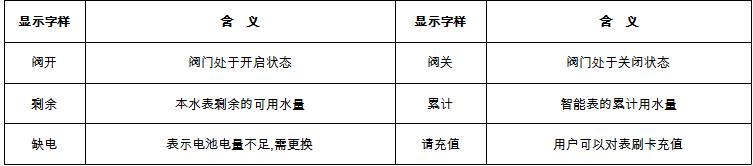

1、液晶显示说明

显示数量为整数。具体显示含义如下:



2.本系列有单一水价和阶梯水价两类功能的产品,以实物为准。面板上为“元”的为阶梯水价水表,显示为“m3 ”的为单一水价水表。单一水价表液晶常显“余量”一屏,阶梯水价的液晶屏循环显示5屏,分别是“余量”、“累计”、 “年月日”、 “时间”、 “用户号”。

3.购水过程:在首次购水前,先对水表的参数进行设置。用户持IC购水卡(即“用户卡”)到指定的售水部门充值购水,然后将已充值的IC卡放置在读卡区域内,进行充值,当显示good后,说明用户购买的水量已输入水表中,充值完毕水表会显示工作状态和充值吨位,显示完毕后后将IC卡取走,用水完毕后再次刷卡,显示good后方可将IC卡取走。

表内参数显示代码说明:

计用量(带汉字)、当月使用量、U用户号、C次数、N表号、B系统号、F版本号、当前时间、剩余余量(每屏显示时间约3秒)。

Err002:强磁攻击 Err003: 数据校验错 Err04: 卡结构协议不一致Err08:低压时禁止刷卡

4.以下几种情况,水表阀门将会关闭,请按照以下说明进行处理:

1) 剩余水量达到设置的报警量时,屏幕显示“阀关”。刷用户卡即可打开阀门继续用水,直到余量为0时再次关阀。建议刷卡后尽快购水。

2) 剩余水量达到设置的量时(一般为0),屏幕显示“阀关”,此时刷用户卡不能再打开阀门,只有重新购水并刷卡后才可打开阀门。

3) 当水表受到外界的强磁干扰时,屏幕显示 “异常”“02”或“Err02”并且关闭阀门,当外界干扰消除后再刷用户卡即可打开阀门。

4) 当水表检测到电池欠压时,屏幕显示“缺电”并关闭阀门,请及时与管理部门联系,请勿擅自拆装。

5) 若因其他原因阀门关闭时,请检查剩余水量并向水表中刷一次用户卡,看是否能打开阀门,若不能打开且剩余水量大于关阀量,请及时与管理部门联系,请勿擅自拆装。

5.阶梯式水表根据售水部门设定的水价,实时计费、定期结算。

6.一表多卡大口径水表采用一表多卡的工作方式。IC卡可以反复使用,购水时必须携带。IC卡如果丢失或损坏,请到售水部门重新申请补卡。

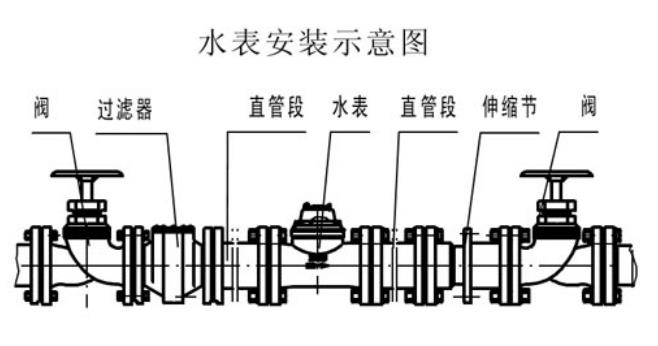

四、  安装使用说明

1.新装管道务必把管道内沙子、泥沙、麻丝等杂物冲洗干净后方可装表,以免造成水表故障;水质比较差的水表前端需加装过滤器,过滤器定期清理。

2.水表控制部分(刷卡、液晶显示)为水表的电子核心部分,不可长期泡水、土埋、暴晒,做好防护工作。

3.选用水表规格应以常用流量为宜,不能单凭管道口径来确定水表的口径。水表不宜通入带有腐蚀性的液体,且冷水表禁止通入热水。

4.水表安装时表壳上的箭头方向必须与水流方向一致,卧式水表安装必须水平。水表安装位置应能避免暴晒,且便于拆卸和观察的场所,寒冬季节应采取保温措施。

5.锅炉进水端安装水表时必须装回止阀,防止热水和蒸汽回流损坏水表。

6.水表上方严禁搁置任何物品。注意防潮、防湿,严禁水滴渗入水表控制器内损坏控制系统影响用户正常使用。

7.水表安装时,注意水表的连接长度,当两端管路间距超过水表连接长度时,应修正管路间距,满足水表连接长度,否则间距过大强行安装将造成水表连接螺纹端断裂或管接头断裂以及连接螺母的损坏;若水表的两端管路不在同一轴线上,应通过其它途径来修正管路在同一轴线上,满足水表的安装尺寸。

8.水表不应直接与管道连接,水表与管道间应通过连接管、密封垫圈、连接螺母连接,拆装时,切不可用力硬扳,以免扭坏表壳。

9.安装具有节水节能的水表时,在进水口一定要用配套专用管接头,以减少水压波动引起的水表自转现象。

10.由于未严格按照安装注意事项进行安装,造成水表或其配件的损坏,一切损失由安装者自负。

五、  智能卡表的维护

1. 长期使用后,杂物堵塞或零件磨损等原因引起误差,须检修后使用。水表上的铅封用户不得破坏,发现不正常现象应通知自来水公司或管理部门检修。

2.水表安装使用后,应定期巡回检查表的运行情况和电池电压是否正常。

3.水表运行几年后,当显示屏显示数据不清晰,可能是电池的电量不足,应立即由专门技术人员更换电池。

4.如发现LCD(液晶显示屏)显示乱码或异常符号标志,请与售水部门联系。

5.表属于计量器具,必须按照国家标准对IC卡水表进行定期检定,并在检定时更换电池。

六、售后服务

1.本厂产品质保期为两年,自购买日起。凡属质量原因所造成的水表故障,免费维修或更换。

2.保修期外产品出现问题,公司负责维修,收取成本费。

3.由于安装不当及人为因素引起的水表损坏不在“质保”范围之内。

4.在使用过程中,软件问题可以通过电话或网络来解决,解决不了再上门解决。如果是硬件问题,一般发回来维修或更换。

七、声明

1.用户不得擅自拆卸铅封,否则按破坏处理。

2.本公司有对本说明进行更改和修订的权利,若有更改恕不另行通知,一切以实际产品为准。

八、配件

配备橡胶密封垫各两只。

九、重要提示

1.关于水表的防冻

   水表的正常工作环境温度应在0℃以上,在冬天来临之前及寒冷地区,水表的使用、管理部门请务必做好水表的防冻工作。

   凡是因水表或接管螺母安装不当、使用不当、管道破裂、水表结冰、冷冻等原因造成的水表损坏、停水、漏水及因停水、漏水产生的其它相关损失(如漏水浸泡地板、家具、设备等)一律由水表的管理者、使用者负责,产品供应商和生产厂家不承担任何责任。

2.关于电子部分与机械部分显示不一致的问题

   对于同时带有机械字轮显示的智能水表,如果电子部分损坏,造成电子部分不显示或与机械字轮显示数值不一致时,根据国家《计量法》相关规定,使用量的计算应以表具的机械字轮部分为准。
