1、用途及适用范围

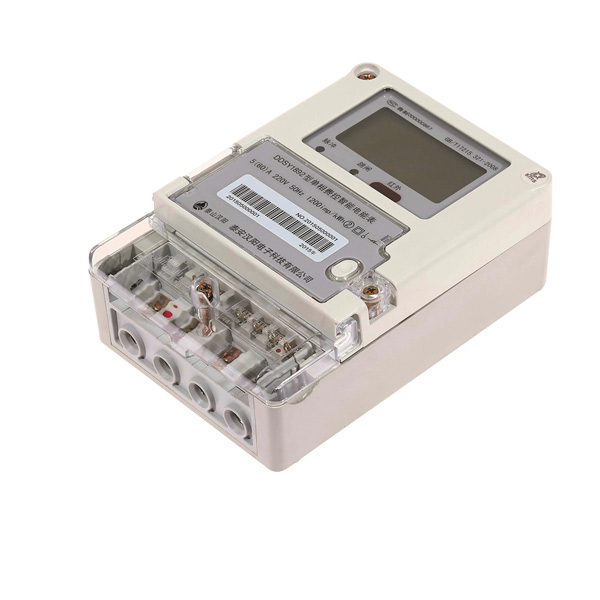

DDSY1892型单相电子式预付费电能表是采用先进的固态、集成技术和SMT工艺制造的国内新成品。其特点是防窃电、高精度、高可靠性、高过载、自身功耗低，是当前改革用电体制、实现电能商品化、解决收费难及调节电网负荷状态的理想产品。供电部门可使用本公司提供的售电管理系统软件，将用户的预购电量、用户信息资料通过计算机设置在电卡内，经电卡传递给电能表，且可按需要储存用户的表号、表常数、用户地址及姓名等信息，以便进行系统管理。

本产品符合GB/T18460.3-2001《IC卡预付费购电系统第3部分：预付费电能表》、GB/T17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》的全部技术要求，出厂检定符合JJG 596-2012《电子式电能表检定规程》的全部要求。

2、功能及特点

●自动计量用户消耗电量，并提醒用户及时购电。

●常显报警：可以设置常显报警值，当用户表内剩余电量低于常显报警值时，电表报警灯点亮，液晶屏显示表内剩余电量。

●断电报警：可以设置断电报警值，当用户表内剩余电量为断电报警值时，电表自动断电，报警灯点亮，并且液晶屏显示“拉闸”（以提醒用户及时购电），需要重新插一次用户电卡才能继续供电。

●断电值：当用户表内剩余电量为断电值（默认为0度）时，电能表拉闸断电，屏幕闪烁，需要用电卡购买新的电量并再次插卡后才能继续供电。

●采用LCD液晶屏显示，并可显示多种电表数据。

●使用加密卡和动态加密算法，加密性强，整个系统数据不会被解密，卡内数据保持10年不会改变。

●采用大功率磁保持继电器，短时负荷电流超过80A不损坏，功耗低、可靠性高、安全系数高。

 3、主要结构和工作原理

    电能表的电子元器件都焊接在PCB印制板上，上盖用螺钉固定，可加铅封，接线端钮盒盖用一特殊螺钉固定。

    电能表的工作原理由测量系统和专用电路处理系统两个功能块完成。测量系统是一块单相电子式电能测量芯片，先将测量的功率V/F变换，然后将转换得到的脉冲信号送往专用电路。用户需在供电部门的售电营业处交款购电，所购电量在售电机上被写进用户电卡，由用户电卡传递给电能表。电卡加密的高安全性可以保证用户可靠地使用。当所购电量用完后，表内继电器将自动切断供电回路。

5 安装与使用方法

 5.1 安装

 5.1.1 电能表在出厂前经检定合格，并加铅封，用户无需检定即可安装使用。

 5.1.2 安装表的底板应固定在坚固耐火的墙上，建议安装高度为1.8m左右，空气中无腐蚀性气体。

    5.1.3 电能表应按照接线图进行接线，最好用铜线或铜线接头接入。

    5.2 使用方法

    5.2.1表的设置：电表首次安装后，首先刷对应的设置卡进行表参数设置，包括：电表的常显报警值、断电报警值及允许最大负荷电流；该设置卡只需要在初次安装时刷一次即可，除非电表刷清零卡被清零后，才需要重新设置。报警值可以由售电部门自行设置，范围0～250kW·h。

5.2.2 充值刷卡：用户携带购电卡到供电部门指定的售电处购电后，将电卡插入电能表的卡座，当液晶屏显示“good”表示刷卡成功，之后可拔出电卡，电表通电，即可正常使用。

电卡要妥善保管，请勿弯折。如电卡丢失，应及时到售电营业部门补卡。

5.2.3液晶屏日常显示内容

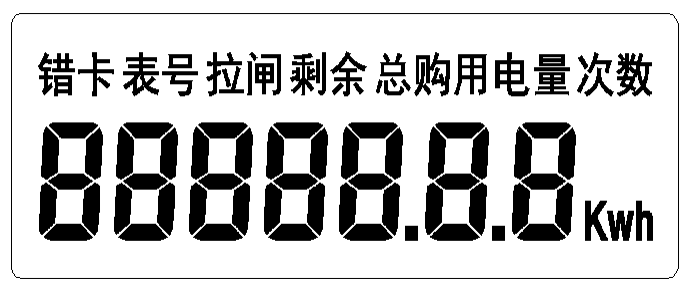

电表上电后，液晶屏首先显示界面如下：



正常显示：当表内余量＞常显报警值，剩余电量和总用电量交替显示，报警灯不亮。

常显报警：当表内余量≤常显报警值，报警灯点亮，液晶屏上显示剩余电量。

断电报警：当表内余量=断电报警值，电表断电，报警灯点亮，液晶屏上闪烁显示“拉闸”和剩余电量。

过流显示：当表内电流大于设置的最大电流值，电表断电，报警灯点亮，液晶屏显示OVER和当前功率(xxxx.00Kw）。

欠费显示：当表内余量为零或小于零，报警灯点亮，液晶屏上闪烁显示“拉闸”和剩余电量。
